Опалубка перекрытий

Опалубка перекрытий – это самый эффективный способ возведения перекрытий в многоэтажном строительстве. Опалубка предназначена для формирования монолитных горизонтальных конструкций, отчего ее иногда называют горизонтальной опалубкой. Опалубка перекрытий горизонтальная должна быть надежнее и прочнее, чтобы сохранять безопасность конструкции. Монтаж опалубки перекрытий плит внутренних конструкций, отнимает больше времени и, как правило, требует наличия спецтехники.

Для возведения монолитных горизонтальных конструкций используют опалубку на телескопических стойках или рамную опалубку с использованием объемной стойки.

Опалубка на телескопических стойках

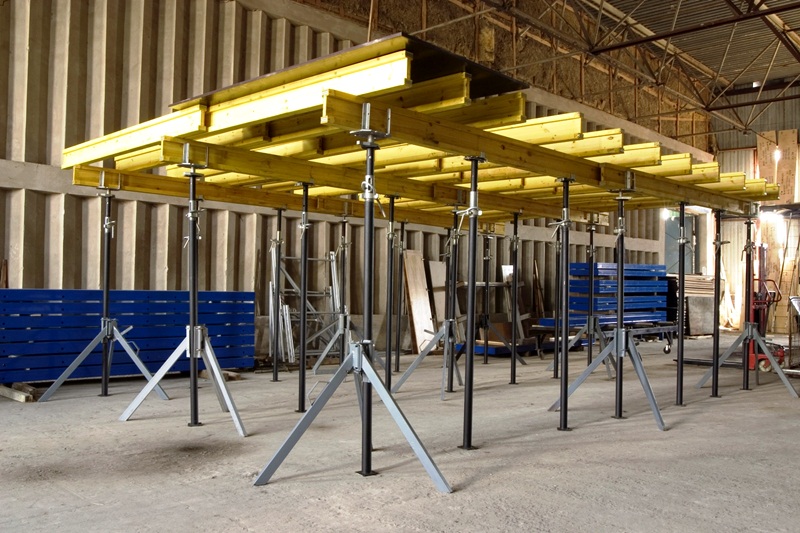

опалубка перекрытий на телескопических стойках

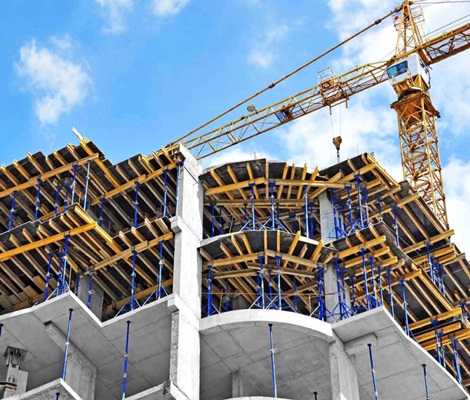

опалубка перекрытий с использованием объемной стойки Опалубка перекрытий на телескопических стойках или бетонирование опалубкой конструктивно выглядит как совокупность стоек-домкратов, которые являются самостоятельными элементами системы. Главная их задача – удерживать вес перекрытий и залитого бетона в течение нескольких дней, пока он не станет прочным и способным держаться без подпорки. Помимо самих стоек, опалубка состоит из балок, треног, палубы и унивилок.

Область использования данных конструкций ограничивается диапазоном их рабочей высоты и способностью удерживать определенную нагрузку. При проведении монолитных работ с опалубкой особенно важна выверка установки с применением элементов стабилизации.

Опалубка с использованием объемной стойки

Опалубка с использованием стойки конструктивно состоит из горизонтальных и вертикальных элементов, которые скреплены между собой, образуя единую систему. Горизонтальную поверхность формируют ригели и раскосы, вертикальную – стойки и домкраты. Подобный вид опалубки называют рамная, который обычно используют для формирования перекрытий на большой высоте или для массивных перекрытий большой толщины и веса. Кроме того, они применяются при аварийных и других работах, где требуется надежная фиксация.

При строительстве зданий, возведении колонн, шахт и прочих вертикальных конструкций используется опалубка вертикальная или опалубка стен.

Толщина плиты,мм	Пролет главных балок (работающих по многопролетной схеме)- В при пролете второстепенных балок — А, мм							Расстояние между второстепенными балками - С при толщине фанеры - t, мм
Толщина плиты,мм	А=1500	А=1750	А=2000	А=2250	А=2500	А=2750	А=3000	t=15	t=18	t=21
160	2370	2190	2050	1830	1650	1500	1370	370	450	500
180	2270	2100	1900	1690	1520	1370	1260	350	400	500
200	2180	2010	1750	1560	1410	1270	1170	350	400	450
220	2080	1850	1620	1430	1290	1170	1080	330	400	450
240	2020	1730	1520	1340	1200	1110	1010	320	380	450
260	1890	1630	1430	1250	1140	1030	950	310	370	450

Для однопролетных балок расстояние – В принимается Lоднопр.=0,92Lмногопр., так как их прогиб
